動態壓差平衡閥為什么要配合靜態流量平衡閥使用？

在以往的水力學院培訓中，經常會收到關于"動態壓差平衡閥能否單獨使用"這樣的問題。為此撰寫此文，希望從原理的角度來解釋這個問題，幫助大家在之后的設計中更有效地應用動態壓差平衡閥這個有力的工具。

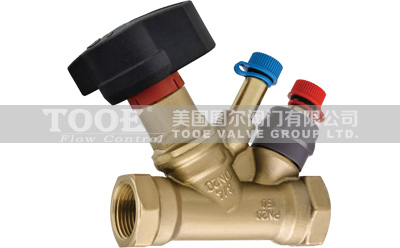

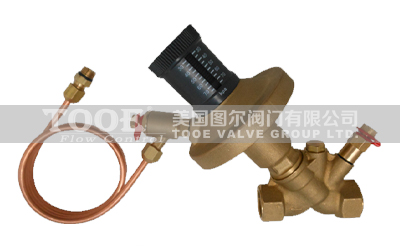

靜態流量平衡閥	動態壓差平衡閥

我們知道，靜態平衡閥可以解決由于末端阻力及管道長度不同等導致的水力分配不均問題，但靜態平衡閥卻不能解決其他末端關小或關閉對其所在支路的影響——即所謂的"動態失衡"。而動態壓差平衡閥就是用以解決這一問題的——通過內置的彈簧裝置以消除壓力波動引起的流量變化。

根據設計理念，應該保證在安裝動態壓差平衡閥的同時配套使用一個靜態平衡閥。在以往的水力學院研討會中，每當談到這個話題，總會有一些愛動腦筋的學員發現：如果單純考慮動態平衡閥的產品特性，似乎完全可以代替靜態平衡閥使用，既然如此又為什么需要再多安裝這樣一個靜態閥，憑增成本呢？

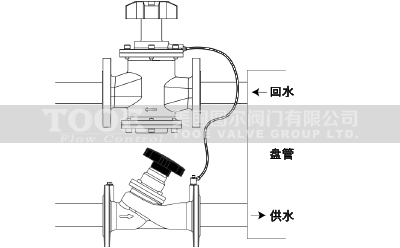

動態壓差平衡閥方案

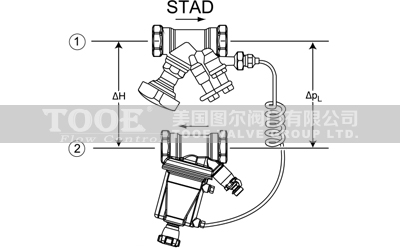

要解決這個問題，我們先來看一下動態壓差平衡閥的工作原理。即將閥門安裝在供熱管路的回水管上，閥門上的工作腔通過控制管與供水管連接。通過感壓膜帶動閥芯關小以消除外網壓力波動引起的流量偏差。

因此從結構上來說，動態壓差平衡閥內部是彈簧結構，在調試的過程中，彈簧拉伸長度不停變化，其Kvs值（即閥門開度）是在不斷變化的，而通過閥門的流量需通過下列公式計算得出：

當動態壓差平衡閥的Kvs值不斷變化的情況下是無法通過動態壓差平衡閥實現流量測量的。我們最多只能通過測量口來測量其兩端的穩定壓差ΔPL。

如果無法對動態壓差平衡閥實現精確的流量測量，確保系統水力平衡所必要的調試工作也就無從展開。在調試過程中，只能根據原設計過程中確定的壓降值ΔPL來調整動態壓差平衡閥的設定值。然而我們知道，僅僅是由于類似現場管路走向變化這樣常見的問題就可能會導致初始設計壓降變化的情況，因而在現實中，通過ΔPL來調整動態壓差平衡閥往往無法真正解決問題。反而會導致更多的浪費。

而將靜態平衡閥和動態壓差平衡閥結合使用，這個問題就能得到完美的解決——在這里，靜態平衡閥的主要作用是流量的測量，而流量是平衡調試的基礎。只有真正進行調試的過程中，才能意識到靜態平衡閥配套使用的重要性。

單獨使用的壓差閥是無法實現良好的調試的，最多能夠大致調整到所控ΔPL，那調整到設計的ΔPL可以嗎？首先來看這個ΔPL參數，這個參數指的是所控回路或?qū)ο髴�該控制到的壓差值，這個值應該結合回路相關參數計算得到。通常情況下，一個回路的設計流量參數肯定是有的，但這個壓差值通常不會給出。即使一個項目做了很好的前期設計，每個ΔPL都有明確標出，但ΔPL達標的時候，所對應的流量不一定達標：比如回路中的過濾器堵塞了，壓差是夠的，但流量卻不能達標，而如果有靜態平衡閥的話，就可以實現流量測量并輕松診斷這個回路的問題。因此，衡量平衡調試效果的最終標準是流量，而流量的測量則需要靜態平衡閥來實現。另外，靜態平衡閥的診斷功能也是系統不可或缺的重要工具。

同時，壓差閥單獨使用時，毛細管是焊接在供水管上的，某些系統在上水打壓的時候由于水流不穩定，回水管路還沒有水，但這時供水管路的水已經通過毛細管導通到壓差閥膜片的上腔了，此時膜片存在著很大的損壞的風險。當和靜態平衡閥配套使用時，靜態流量平衡閥上連接毛細管的泄水配件出廠都是關斷掉毛細管回路的，這樣就避免了這種風險。

當然，要讓這對默契組合發揮最大功效的前提仍然是基于有效的安裝后調試，否則一起仍是枉然。調試的重要性是TOOE一直強調的，希望能引起更多同行的重視。
