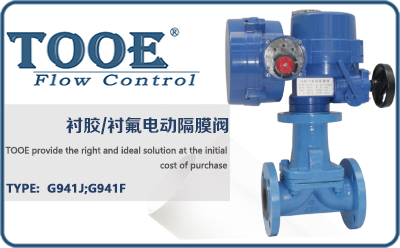

| 產品信息 | |
| 產品型號：G941J;G941F | 產品壓力：PN1.0Mpa-1.6Mpa |
| 產品口徑：DN15-DN300 | 產品材質：鑄鐵;鑄鋼WCB;不銹鋼304/316 |
 021-5187 5832 |
 tooezg@126.com |
 資料下載 |
 價格表 |
美國圖爾閥門辦事處-上海圖爾流體技術有限公司提供【襯氟襯膠電動隔膜閥】標準、圖紙、原理、參數、認證、說明書。質量可靠,價格合理,售后優質。我們擁有專業的生產技術圖紙和完整的技術服務方案,為用戶提供一站式的系統解決方案。

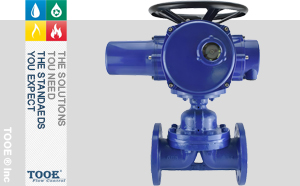

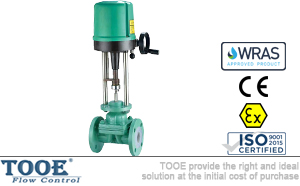

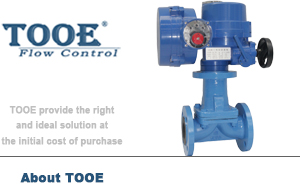

電動隔膜閥概述
G941J電動隔膜閥由閥體、閥蓋、閥桿、閥瓣、隔膜、電動裝置和其它驅動零件等組成。襯里材料的多樣性，可適用于各種介質，并具有良好的耐腐蝕性。閥門的啟閉是由電動裝置的連接軸驅動閥桿螺母，使閥桿作軸向運動時，帶動閥瓣升降而達到的。當電源發生故障而中斷時，且閥門急需啟閉的緊急狀況下，首先應將"手—電動切換手柄"轉換至刻有手動標記的位置上，然后可通過旋轉手輪使閥門啟閉。當順時針方向旋轉時，閥門即可關閉；反之則開啟。當需恢復電動操作時，必須將"切換手柄"轉換至刻有電動標記的位置上，方可進行電動操作。
 |
 |
 |
電動隔膜閥參數
| 公稱通徑：DN15-DN400(1/2"-16") | 公稱壓力：0.6Mpa-1.6Mpa | |
| 適用溫度：≤90℃ | 適用介質：水(無內襯)；一般腐蝕性(襯膠)；強酸堿(襯氟) | |
| 閥體材質：鑄鐵HT250；鑄鋼WCB；不銹鋼304/316/316L | 閥蓋材質：鑄鐵HT250；鑄鋼WCB；不銹鋼304/316/316L | |
| 閥桿材質：不銹鋼1Cr13 / 1Cr18Ni9Ti / 00Cr18Ni10 | 襯里閥座：襯膠；襯氟FEP(F46)/PFA/PO(聚烯烴)/PTFE(F4) | |
| 隔膜材質：橡膠和氟塑料復合 | 電源電壓：220V；380V | |
| 設計制造：GB12239；BS5156 | 結構長度：GB12221；BS5156 | |
| 連接法蘭：GB4216；JB78；BS4504 | 試驗檢驗：GB/T13927；BS5156 |

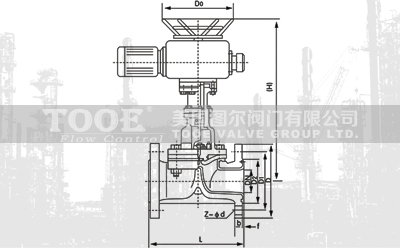

電動隔膜閥尺寸
| 尺寸圖 |
DN
|
L
|
H
|
KG
|
 |
25
|
145
|
445
|
40
|
|
32
|
160
|
457
|
42
|
|
|
40
|
180
|
466
|
45
|
|
|
50
|
210
|
480
|
50
|
|
|
65
|
250
|
517
|
60
|
|
|
80
|
300
|
539
|
70
|
|
|
100
|
350
|
576
|
80
|
|
|
125
|
400
|
634
|
104
|
|
|
150
|
460
|
660
|
125
|
|
|
200
|
570
|
860
|
180
|
聲明及條款：美國圖爾閥門集團有限公司(TOOE VALVE GROUP LTD.)注冊于美國特拉華州丹佛市肯特郡，是一家集設計研發及生產于一體的跨國性閥門企業。在中國，TOOE在上海及浙江亦有授權合作的代工廠。上海圖爾流體技術有限公司作為美國圖爾閥門集團有限公司在中國的正式授權辦事機構，全權代表圖爾閥門集團有限公司在中國各項推廣、銷售、技術支持以及相應的服務工作。且擁有"TOOE"、"圖爾流體"的商標及名稱的使用權。此產品為外協代加工，本網站所刊載的所有圖文信息僅供參考，實物以實際交付為準。上海圖爾流體技術有限公司同時經銷其他進口閥門品牌的"進口電動隔膜閥"產品。
