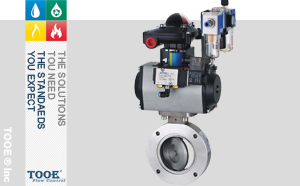

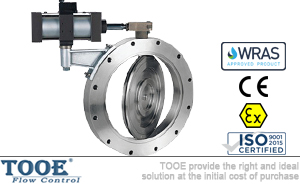

氣動高真空蝶閥概述

GIQ系列氣動真空蝶閥是利用壓縮空氣作動力，并通過電磁裝置改變氣流方向來控制氣缸旋轉方向從而驅動閥門做開啟或關閉動作。執行器可選雙作用和單作用彈簧復位，也可配以智能定位器，通過外部輸入信號來控制氣動驅動裝置。高真空蝶閥具有高流導，管道安裝緊湊等特點，是接通或切斷真空管路的氣流為目的一種裝置。適用于空氣和非腐蝕性氣體的高真空的管路中。

氣動高真空蝶閥參數

公稱通徑：DN32-DN1200		適用溫度：-30℃~150℃
適用介質：純凈空氣，非腐蝕性氣體		連接標準：JB/T919；GB/T6070
閥體材質：碳鋼、不銹鋼		密封件：丁腈橡膠、氟橡膠
閥門漏率：≤1.3×10(負四次方)Pa.L/S		適用范圍：10(五次方)~1.3×10(負四次方)Pa
氣源壓力：0.4MPa~0.6MPa		啟閉角度：0~90°

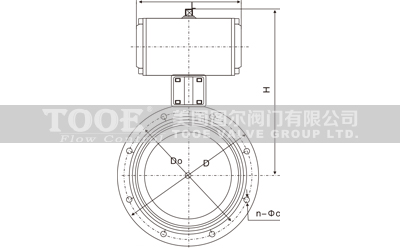

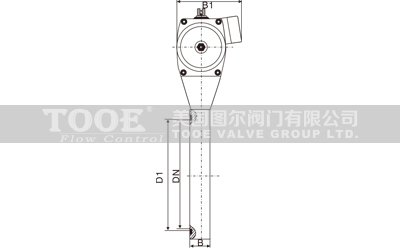

氣動高真空蝶閥尺寸

DN	40	50	65	80	100	150	200	250	300	400	500
D	85	110	125	145	170	220	275	330	380	500	600
Do	70	90	105	125	145	195	250	300	350	465	565
D1	44	55	70	85	105	156	208	258	308	408	510
B	22	22	26	30	30	35	40	45	55	60	80
H	162	175	198	208	220	272	330	335	426	520	643
B1	90	90	102	102	102	115	205	205	152	180	220
L	104	104	140	140	140	164	190	190	247	308	378
n-φc	4-φ7	4-φ9	4-φ9	4-φ9	4-φ12	8-φ12	8-φ12	8-φ14	8-φ14	8-φ18	12-φ18
