| 產品信息 | |
| 產品型號：Z45X;RVHX;BG-0-3-8-X-Q | 產品壓力：1.0Mpa-2.5Mpa |
| 產品口徑：DN40-DN1200 | 產品材質：鑄鐵 碳鋼 不銹鋼 球墨鑄鐵 |
 021-5187 5832 |
 tooezg@126.com |
 資料下載 |
 價格表 |
| [ 上一個產品 ] | |
美國圖爾閥門辦事處-上海圖爾流體技術有限公司提供【暗桿軟密封閘閥】標準、圖紙、原理、參數、認證、說明書。質量可靠,價格合理,售后優質。我們擁有專業的生產技術圖紙和完整的技術服務方案,為用戶提供一站式的系統解決方案。

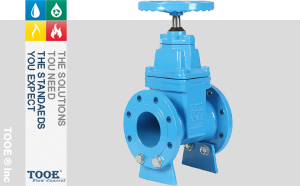

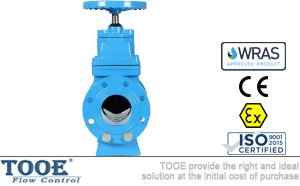

暗桿軟密封閘閥概述
軟密封閘閥是用閘板整體包膠產生彈性變形的補償作用達到良好的密封效果，克服了傳統閘閥密封不良、漏水和生銹的現象。廣泛用于自來水、污水、建筑等流體管道上，起檢修、開關、排空等作用。閥門采用無凹腔結構，閥體閥蓋內外表面噴涂環氧樹脂，閘板表面包覆橡膠，杜絕了腐蝕發生的可能性，閥桿密封處舍棄填料而采用"O"形密封圈，使得密封更加可靠。根據需要，本閘閥可以采用操作桿、手輪、電動及氣動等方式操作。
 |
 |
 |
軟密封閘閥有一個全通徑無溝槽的底部，允許閥門中的沙礫和石子通過。如果閥門關閉時底部有雜質通過，閥瓣橡膠表面能將雜質包裹住，從而使閥門關閉。橡膠包裹雜質：優質的橡膠材料要足夠柔軟來包裹雜質，且要在閥門重新開啟時足夠強壯將雜質彈走。這意味著橡膠表面將快速恢復原形以確保無滴漏密封。試驗證明，一個DN250的閥瓣橡膠表面可包裹直徑達Ø8.7mm的雜質。
暗桿軟密封閘閥參數
| 公稱通徑：DN40-DN1200(1 1/4"-48") | 閥體材質：鑄鐵、球墨鑄鐵、鑄鋼、碳鋼、不銹鋼 | |
| 公稱壓力：1.0Mpa-2.5Mpa | 閥芯材質：鑄鐵、球墨鑄鐵、鑄鋼、碳鋼、不銹鋼 | |
| 適用溫度：-10℃~85℃ | 閥瓣橡膠：EPDM橡膠、NBR丁腈橡膠 | |
| 適用介質：水、油品、污水、海水 | 法蘭連接：GB/17241.6；EN 1092；；ISO 7005-2 | |
| 設計制造：GB/T24924；DIN 3352-2；BS 5163；EN 1074 | 結構長度：GB/T12221；ANSI B16.10；BS 5163；EN 558 | |
| 環氧樹脂噴涂：250μm，符合DIN 3476 | 檢驗試驗：GB/T13927；BS 5163 |

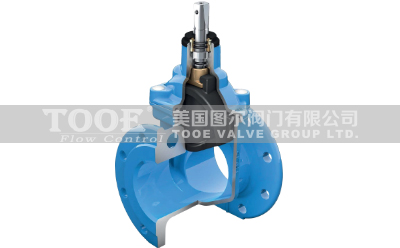

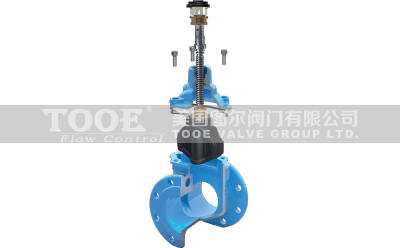

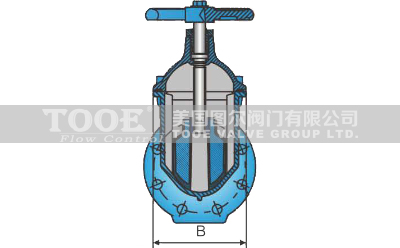

暗桿軟密封閘閥構造
 |
 |
| ·固定式整體閥瓣螺母具有防振動特點，確保閥門持久耐用 | ·圓形止推環用于固定閥桿，并為閥門提供較低的操作扭矩 | |
| ·閥瓣由EPDM橡膠進行完全硫化而制成 | ·三重閥桿密封系統，一個NBR防塵圈、兩個O型密封圈及主密封墊圈組成 | |
| ·整體式楔形導軌確保了閥門即使在高壓差也可以流暢操作 | ·圓形的閥蓋墊圈被置于閥蓋中的凹槽處，防止因水壓驟升而被吹出 | |
| ·重型閘閥符合BS EN1074-2，類型B標準 | ·閥蓋沉頭螺栓被閥蓋墊圈環繞并熱熔膠密封 | |
| ·閥板有一個通孔，確保積水或雜質不能聚集和造成污染 | ·環氧樹脂噴涂，250μm，符合DIN 3476 | |
| ·帶有滾壓螺紋的不銹鋼閥桿具有很高的強度 |

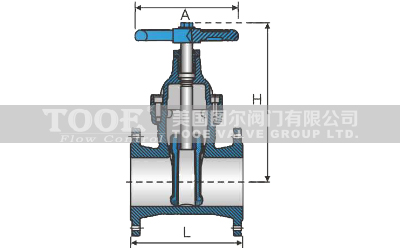

暗桿軟密封閘閥尺寸
 |
 |
|
NPS
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
500
|
600
|
|
L
|
165
|
178
|
190
|
203
|
229
|
254
|
267
|
292
|
330
|
356
|
381
|
406
|
457
|
508
|
|
H
|
240
|
250
|
280
|
330
|
361
|
415
|
460
|
572
|
658
|
758
|
800
|
900
|
1100
|
1240
|
聲明及條款：美國圖爾閥門集團有限公司(TOOE VALVE GROUP LTD.)注冊于美國特拉華州丹佛市肯特郡，是一家集設計研發及生產于一體的跨國性閥門企業。在中國，TOOE在上海及浙江亦有授權合作的代工廠。上海圖爾流體技術有限公司作為美國圖爾閥門集團有限公司在中國的正式授權辦事機構，全權代表圖爾閥門集團有限公司在中國各項推廣、銷售、技術支持以及相應的服務工作。且擁有"TOOE"、"圖爾流體"的商標及名稱的使用權。此產品為外協代加工，本網站所刊載的所有圖文信息僅供參考，實物以實際交付為準。上海圖爾流體技術有限公司同時經銷其他進口閥門品牌的"進口暗桿軟密封閘閥"產品。
