V型調節球閥概述

V型球閥閥芯設計成帶有特殊形狀的V型缺口，具有精確的截流物性和控制功能，適用于各種控制場合，結構緊湊，體積小，可緊臥安裝等優點。適用于氣體、液體、固態顆粒狀介質的控制。由于閥芯和閥座之間是無間隙回轉，所以具有很大的剪切力及自潔性能，尤其適用于含有纖維性或有微小固體顆粒的懸濁液及固態顆粒狀的控制。因此本閥門產品可廣泛用于石油、化工、造紙、化纖、電力、冶金、制藥、環保等工業部門的自控系統。

V型調節球閥參數

公稱通徑：DN25-DN500		公稱壓力：1.6Mpa-6.4Mpa
適用溫度：-40℃~425℃		適用介質：水、油品、氣體
連接方式：對夾法蘭，法蘭連接		密封等級： V級/硬密封、Ⅵ級/軟密封

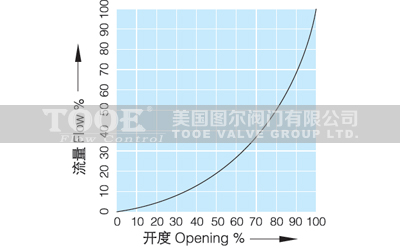

流量特性：等百分比流量特性		閥體材質：鑄鋼WCB、不銹鋼CF8/CF8M
閥座材質：304/316+STL硬密封、304/316+PTFE軟密封		球體材質：不銹鋼304/316
試驗標準：GB/T 4213		結構長度：ANSI/ISA S75.04-1995、DIN/IEC 534-3-2
法蘭標準：GB/T 9113.1、HG/T 20592、ASME B16.5、EN 1092-1		壓力溫度額定值：GB/T 12224-2007、ASME B16.334、ISO 7005-1

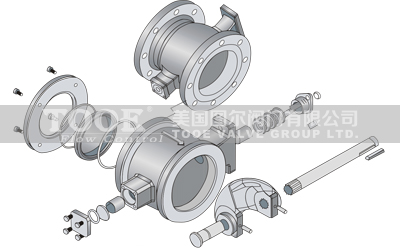

V型調節球閥特性

①由于V型開口與閥座之間的剪切作用力，及閥內腔流道的光滑圓整，介質不易積存于內腔，適合于帶纖維及固體顆料介質的系統控制；
②閥體整體式結構：對夾式和法蘭式V型球閥閥體都是整體側裝式結構，結構剛性強，不容易引起變形和外泄；
③上下自潤滑軸承：閥體內裝有上下自潤滑軸承，與閥桿接觸面積大，承載能力高，磨擦系數小，使閥門的扭矩減少；
④小流量精確控制：通過對小口徑閥芯特殊V型開口的加工，可實現小Cv值精確控制;
⑤經濟實用性：閥體重量輕，閥桿扭矩小，配用氣動或電動執行器相應規格小，與其它類型的調節閥相比，性?xún)r(jià)比高；
⑥閥座可根據介質和工況的需要，選金屬硬密封或PTFE軟密封：金屬硬密封閥座密封表面堆焊硬質合金，球面鍍硬鉻或噴焊、離子氮化等硬化處理，使密封面使用壽命增強，耐溫提高；軟密封PTFE閥座或增強PTFE閥座密封性好耐腐蝕，適應范圍廣。

V型球閥閥座最大允許泄漏量表 單位:ml/min
DN	25	32	40	50	65	80	100	125	150	200	250	300	350	400	450	500
軟密封	0.15	0.18	0.24	0.30	0.39	0.48	0.60	0.75	0.90	1.20	1.50	1.80	2.10	2.40	2.60	3.00
硬密封	1.50	1.80	2.40	3.00	3.90	4.80	6.00	7.50	9.00	12.00	15.00	18.00	21.00	24.00	26.00	30.00

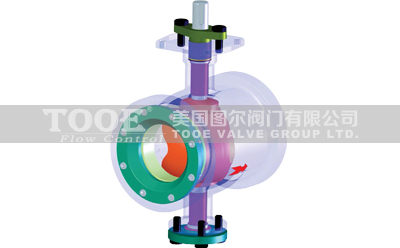

V型調節球閥流量系數

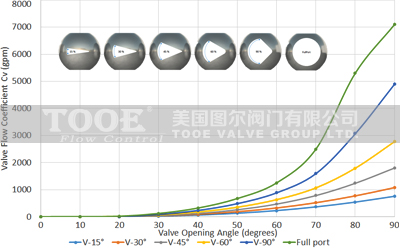

V型端口對流量系數Cv的影響	固有流動特性

DN	25	32	40	50	65	80	100	125	150	200	250	300	350	400	450	500
Cv	36	56	94	152	262	358	540	906	1424	2176	3532	5732	8245	10651	12878	16343

V型調節球閥尺寸

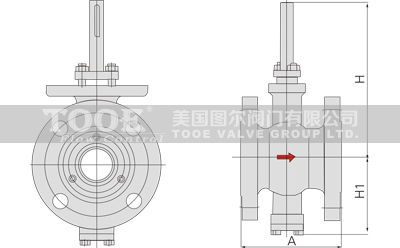

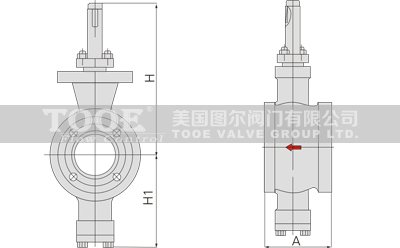

對夾式V型球閥結構尺寸
DN	25	32	40	50	65	80	100	125	150	200	250
A	50	60	60	75	85	100	115	135	160	200	240
H	190	197	200	200	220	239	252	262	307	330	380
H1	87	87	87	97	112	112	122	142	165	195	237

法蘭V型球閥結構尺寸
DN	25	32	40	50	65	80	100	125	150	200	250	300	350	400	450	500
A	102	102	114	124	145	165	194	213	229	243	297	338	400	400	432	520
H	190	197	200	200	220	239	252	262	307	330	380	432	545	660	700	770
H1	87	87	87	97	112	112	122	142	165	195	237	281	338	390	422	510
