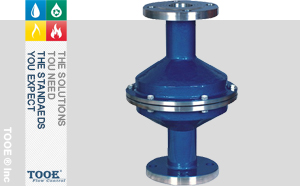

網型阻火器概述

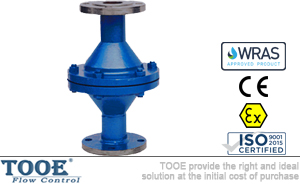

HGS.O7網型阻火器適用于管道、儲存閃點低于28℃甲類、油品、氫氧液化類和閃點低于60℃。HGS.07管道網型阻火器是專用于加熱爐的燃料氣管道上，應安裝在燃料氣進入噴嘴前的燃料氣管道上，以防止回火。當噴嘴回火時，阻火器閥門內金屬網由于器壁效應轉化為熱能使火焰熄滅，防止因回火而引起燃料氣管道內爆炸的危險。

管道網型阻火器包括殼體、濾芯，所述殼體分為上殼體和下殼體，上殼體和下殼體通過螺栓及密封圈緊密相連，在上殼體和下殼體的圓錐形空腔內設有濾芯，所述濾芯將上殼體和下殼體上設置的通道阻隔開，所述的濾芯為金屬網濾芯，所述金屬網濾芯與由不銹鋼或銅網堆疊組成。

網型阻火器參數

公稱通徑：DN20-DN300		公稱壓力：1.0Mpa-2.5Mpa
適用溫度：-20℃~180℃		適用介質：閃點低于28℃甲類、油品、氫氧液化類
閥體材質：碳鋼、不銹鋼		阻火芯層：不銹鋼
密封圈：金屬墊片、聚四氟乙烯、石墨復合墊		螺栓螺母：45#、不銹鋼
連接方式：法蘭連接(GB/HG/SH/JB/ANSI/DIN)		GB5908-86《石油儲罐阻火器阻火性能和試驗方法》
可經過第三方檢測機構阻火性能及流量壓降試驗		GB/T13347：2010《石油氣體管道阻火器》
HG/T20570.19-95《阻火器的設置》		ISO16852：2016《國際阻火器測試標準》
SH/T3413-99《石油化工石油氣管道組獲取選用檢驗及驗收》		GB13347-92《石油氣體管道阻火器阻火性能和試驗方法》

網型阻火器尺寸

	DN	L	H	D	K
	20	130	240	105	75
	25	135	250	115	85
	32	155	270	135	100
	40	170	280	145	110
	50	190	300	160	125
	65	210	320	180	145
	80	220	350	195	160
	100	240	380	215	180
	125	280	420	240	210
	150	325	450	285	240
	200	450	520	340	295
	250	520	600	405	355
