高溫高壓旋啟式電站止回閥概述
止回閥(又稱單向閥或逆止閥)。止回閥是依靠自身閥瓣重量及或管路中介質本身的流動產生的力而自動開啟和關閉的，屬于一種自動閥門。主要用于介質單向流動的管道上，只允許介質向一個方向流動，而且阻止反方向流動，防止水逆流及降低水錘所造成的管線損壞。
高溫高壓電站旋啟式止回閥是遵循ANSIB16.34和JIS E101標準的閥門；另一種是JB/T3595標準的國標型。其遵循的溫度、壓力等級是一致的。中部采用無閥蓋壓力自緊式，在高溫高壓工況下具有良好的密封性能。自密封圈有兩種材料：一種是低碳鋼，另一種是柔性石墨夾。密封面堆焊鉆基硬質合金。其加工后的純金屬層≥3mm，具有耐磨、耐高溫、抗腐蝕、抗擦傷、使用壽命長。適用于石油、化工、火力電站等各種系統的管路上。
高溫高壓旋啟式電站止回閥參數
|
公稱通徑：DN15-DN350(1/2"-14")
|
|
閥體材質：碳鋼、不銹鋼、鉻鉬釩鋼
|
|
公稱壓力：1.6Mpa-42Mpa(150LB-2500LB)
|
|
閥瓣材質：A105、12Cr1Mo1V、A182 F11
|
|
適用溫度：-29℃~570℃
|
|
密封面：硬質合金STL
|
|
適用介質：水、蒸汽、油品、過熱蒸汽
|
|
墊片：304+柔性石墨
|
|
連接方式：焊接、對焊、法蘭
|
|
對焊連接：ASME B16.25；GB/T12224；E101
|
|
壓力溫度：ANSI B1 6.34；JB/T74 ；JB/T3595；E101
|
|
檢驗試驗：ISO5208；GB/T13927；JB/T3595
|
|
設計制造：ASME B16.34；JB/T3595；E101
|
|
結構長度：ANSI B16.10；E101；GB/T15188；JB/T2766
|
高溫高壓旋啟式電站止回閥特性
- 產品設計制造按ANSI B16.34和E101標準的規定，結構合理，性能優良，造型美觀；

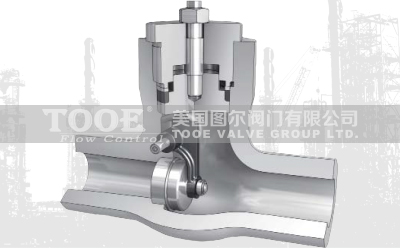

- 閥門中腔采用壓力自緊式密封結構，介質壓力越高，密封性能越好；
- 支管兩端為焊接結構，適應不同的接管要求；
- 閥門耐壓部件采用優質耐熱合金鋼制造，高溫性能好，承受壓力高，耐用、安全；
- 閥瓣、閥座密封面采用司太立(Stellite)鈷基硬質合金焊而成，耐磨、耐高溫、抗擦傷性能好；
- 閥瓣轉繞閥座外的銷軸旋轉，減少關閉發生的猛烈沖擊；
- 內裝式的銷軸結構，減小外泄漏點，使用更可靠。

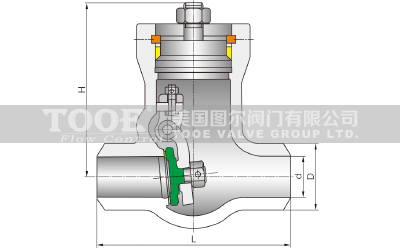

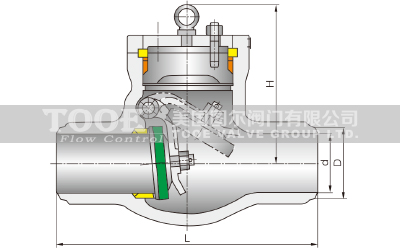

高溫高壓旋啟式電站止回閥尺寸
聲明及條款：美國圖爾閥門集團有限公司(TOOE VALVE GROUP LTD.)注冊于美國特拉華州丹佛市肯特郡，是一家集設計研發及生產于一體的跨國性閥門企業。在中國，TOOE在上海及浙江亦有授權合作的代工廠。上海圖爾流體技術有限公司作為美國圖爾閥門集團有限公司在中國的正式授權辦事機構，全權代表圖爾閥門集團有限公司在中國各項推廣、銷售、技術支持以及相應的服務工作。且擁有"TOOE"、"圖爾流體"的商標及名稱的使用權。此產品為外協代加工，本網站所刊載的所有圖文信息僅供參考，實物以實際交付為準。上海圖爾流體技術有限公司同時經銷其他進口閥門品牌的"進口高溫高壓旋啟式電站止回閥"產品。
