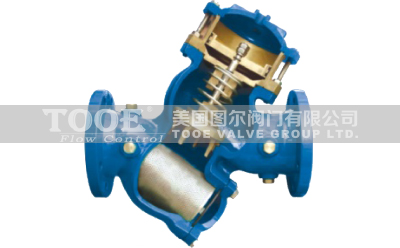

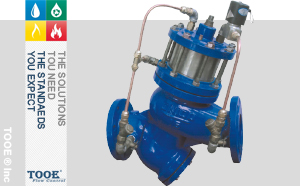

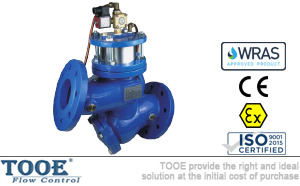

過濾活塞式電磁控制閥概述

YQ98006電磁控制閥由主閥、電磁導閥、針閥、球閥、微形過濾器組成水力控制接管系統。通過電磁導閥可以實現對閥門開啟和關閉的遙控。當閥門從進口端給水時，水流流過針閥進入主閥上腔控制室，當電磁導閥打開時，控制室內的水經電磁導閥、球閥流出。球閥開度大于針閥開度，主閥上腔控制室內壓力變低，主閥處于全開狀態。當電磁導閥關閉時，主閥上腔控制室的水不能流出，控制室升壓，推動活塞關閉主閥。

過濾活塞式電磁控制閥參數

公稱通徑：DN40-DN500
公稱壓力：1.0Mpa-2.5Mpa
適用溫度：0℃-95℃
連接方式：法蘭連接
適用介質：水、非腐蝕性液體
閥體材質：球墨鑄鐵、鑄鋼、不銹鋼
閥桿材質：不銹鋼304
活塞材質：不銹鋼
導閥配件：不銹鋼、黃銅

過濾活塞式電磁控制閥特點

1. 閥體采用流線型的Y型結構，壓力損失小、力量大且抗氣蝕能力強
2. 液壓缸式活塞傳動，動作平穩可靠；動作時有緩沖作用，噪音小
3. 閥體本身自帶過濾器，方便排污及保護控制閥，減少了安裝空間及成本

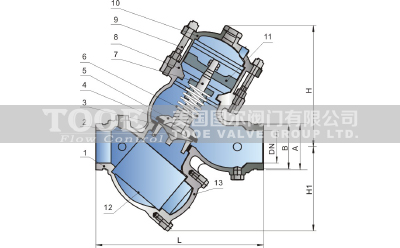

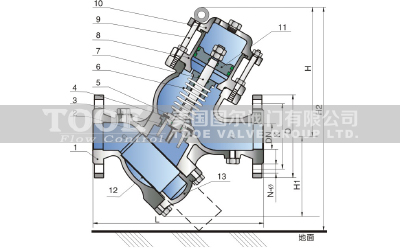

過濾活塞式電磁控制閥尺寸

DN	50	65	80	100	125	150	200	250	300	350	400
L	340	355	384	415	500	542	670	806	945	800	980

聲明及條款：美國圖爾閥門集團有限公司(TOOE VALVE GROUP LTD.)注冊于美國特拉華州丹佛市肯特郡，是一家集設計研發及生產于一體的跨國性閥門企業。在中國，TOOE在上海及浙江亦有授權合作的代工廠。上海圖爾流體技術有限公司作為美國圖爾閥門集團有限公司在中國的正式授權辦事機構，全權代表圖爾閥門集團有限公司在中國各項推廣、銷售、技術支持以及相應的服務工作。且擁有"TOOE"、"圖爾流體"的商標及名稱的使用權。此產品為外協代加工，本網站所刊載的所有圖文信息僅供參考，實物以實際交付為準。上海圖爾流體技術有限公司同時經銷其他進口閥門品牌的"進口過濾活塞式電磁控制閥"產品。
