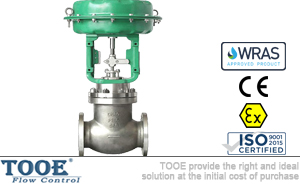

氣動薄膜緊急切斷閥 |
更新時間：2025-12-01 10:29:22 當前位置: 閥門 > 調節閥 > 氣動切斷閥 |
| 產品信息 | |
| 產品型號：RG-2-1-C/S;ZMQ | 產品壓力：PN1.0Mpa-6.4Mpa |
| 產品口徑：DN15-DN200 | 產品材質：鑄鋼;不銹鋼304/316/316L |
 021-5187 5832 |
 tooezg@126.com |
 資料下載 |
 價格表 |
| [ 上一個產品 ] | |
美國圖爾閥門辦事處-上海圖爾流體技術有限公司提供【氣動薄膜緊急切斷閥】標準、圖紙、原理、參數、認證、說明書。質量可靠,價格合理,售后優質。我們擁有專業的生產技術圖紙和完整的技術服務方案,為用戶提供一站式的系統解決方案。
氣動薄膜緊急切斷閥產品概述

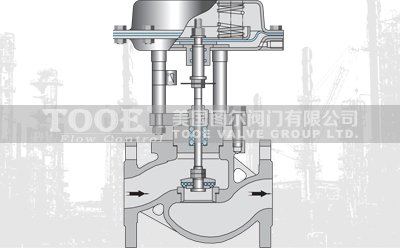

氣動薄膜切斷閥ZMQP/M采用頂導向結構，由氣動薄膜多彈簧執行機構和控制閥門組成，閥體結構有單座、套筒、和三通三種形式。流體通道呈S流線型，壓降損失小流通量大，閥門關閉性能符合GB/T4213-92標準，結構小輸出力大。切斷閥接受來自調節儀表的信號，切斷、開啟或改變介質流向，達到對壓力、流量、溫度或液體等工藝參數的自動控制，更適用于要求可靠性及關閉性能高的高溫高壓場合下使用。
 |
 |
 |
氣動薄膜緊急切斷閥技術參數
| 公稱通徑：DN15-DN200(1/2"-8") | 閥體形式：直通鑄造球型閥體 | |
| 公稱壓力：PN 1.0Mpa-6.4Mpa | 閥體材質：鑄鋼WCB；不銹鋼304/316/316L | |
| 適用溫度：-60℃~560℃ | 填料材質：V型聚四氟乙烯；柔性石墨 | |
| 適用介質：水；蒸汽；油品等 | 流量特性：線性；等百分比；快開 | |
| 法蘭端面距：IEC 60534；GB12221-89 | 泄漏量標準：ANSIB16.104；GB/T 4213 | |
| 法蘭標準：GB/T9113；HG/T20592-2009；JB；ANSI；JIS；DIN | 泄漏等級：硬密封IV級(0.01%閥額定容量);軟密封VI級(氣泡級) |
| 執行器型式： | 多彈簧式薄膜執行機構 |
| 閥作用： | 氣關式FO(配正作用執行機構)，當氣源故障時，執行機構彈簧將閥打開 |
| 氣關式FC(配反作用執行機構)，當氣源故障時，執行機構彈簧將閥關閉 | |
| 膜片材料： | 丁腈橡膠夾增強滌綸織物 |
| 供氣壓力： | 140KPa-340KPa |
| 信號接口： | 內螺紋M16×1.5 |
| 彈簧量程： | 20KPa-100KPa；40KPa-200KPa；80KPa-240KPa |
| 回差： | 小于全行程的1%(帶定位器)；小于全行程的3%-5%(不帶定位器) |
| 基本誤差： | 小于全行程的±1%(帶定位器)；小于全行程的±5%(不帶定位器) |
| 附件(選配)： | 定位器，空氣過濾減壓閥，手輪機構，限位開關，電磁閥，閥位傳送器，繼動器，保位閥 |
氣動薄膜緊急切斷閥流量系數、性能
|
公稱通徑
|
DN
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
|
閥座直徑
|
mm
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
流量系數
|
Kv
|
5
|
7
|
11
|
20
|
30
|
48
|
75
|
120
|
190
|
300
|
480
|
760
|
|
膜片有效面積
|
cm2
|
100
|
100
|
100
|
100
|
200
|
200
|
400
|
400
|
400
|
600
|
600
|
1000
|
|
額定行程
|
mm
|
8
|
8
|
8
|
8
|
12
|
12
|
20
|
20
|
25
|
40
|
40
|
50
|

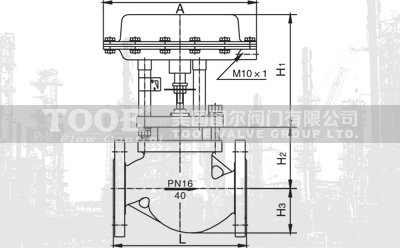

氣動薄膜緊急切斷閥尺寸結構
 |
 |
|
DN
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
L
|
150
|
160
|
180
|
200
|
230
|
290
|
310
|
350
|
400
|
480
|
600
|
|
A
|
195
|
195
|
195
|
230
|
230
|
310
|
310
|
310
|
395
|
395
|
500
|
|
H1
|
160
|
160
|
160
|
168
|
168
|
219
|
219
|
219
|
262
|
262
|
325
|
|
H2
|
78
|
78
|
88
|
92
|
119
|
138
|
152
|
168
|
198
|
223
|
275
|
|
H3
|
43
|
48
|
57
|
66
|
80
|
92
|
100
|
120
|
134
|
156
|
199
|
|
KG
|
10
|
12
|
15
|
18
|
23
|
35
|
45
|
60
|
75
|
90
|
120
|

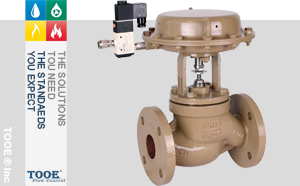

聲明及條款：美國圖爾閥門集團有限公司(TOOE VALVE GROUP LTD.)注冊于美國特拉華州丹佛市肯特郡，是一家集設計研發及生產于一體的跨國性閥門企業。在中國，TOOE在上海及浙江亦有授權合作的代工廠。上海圖爾流體技術有限公司作為美國圖爾閥門集團有限公司在中國的正式授權辦事機構，全權代表圖爾閥門集團有限公司在中國各項推廣、銷售、技術支持以及相應的服務工作。且擁有"TOOE"、"圖爾流體"的商標及名稱的使用權。此產品為外協代加工，本網站所刊載的所有圖文信息僅供參考，實物以實際交付為準。上海圖爾流體技術有限公司同時經銷其他進口閥門品牌的"進口氣動薄膜緊急切斷閥"產品。
