電動調節球閥
美國圖爾閥門辦事處-上海圖爾流體技術有限公司提供【電動調節球閥】標準、圖紙、原理、參數、認證、說明書。質量可靠,價格合理,售后優質。我們擁有專業的生產技術圖紙和完整的技術服務方案,為用戶提供一站式的系統解決方案。
電動調節球閥概述
電動調節球閥由作用力16Nm、24Nm或32Nm的電動執行器，與口徑DN15-DN150電動球閥體及其它連接件組成，閥門主要用于中央空調冷熱水系統，能夠實現開關、比例式0~10VDC或4~20mA信號控制，并提供0~10VDC的位置反饋信號。按實際需要精確控制冷、熱介質的流量，不會造成溫度的劇烈變化，達到精確控制室溫之目的。廣泛應用于采暖、通風、空調、等樓宇自控系統。
 |
 |
 |
電動調節球閥參數
| 輸出力距 | 12Nm；16Nm；24Nm；32Nm | 旋轉角度 | 0°-90° | |
| 運行時間 | 開啟時間：40s~80s；關閉時間：40s~80s | 限制角度 | 5°-85°(每步5°) | |
| 電源電壓 | AC24V；AC110V；AC220V/230V | 防護等級 | IP44；IP54 | |
| 頻率 | 50/60Hz | 環境溫度 | -20℃~50℃ | |
| 噪音 | 45dB(A) | 環境濕度 | 5~95%RH | |
| 控制信號 | 開關量：2點和3點；模擬量：0(4)-20mA 0(2)-10V | 線徑 | 開關量：6.5VA；模擬量：6.5V，7.5VA (230V) |
 |
 |
|
DN(mm)
|
15
|
20
|
25
|
32
|
40
|
50
|
|
65
|
80
|
100
|
125
|
150
|
|
流量系數Kv
|
4
|
6.3
|
10
|
16
|
25
|
40
|
|
63
|
100
|
160
|
250
|
350
|
|
角度范圍
|
0°-90°
|
|
0°-90°
|
|||||||||
|
最大壓差
|
0.5Mpa
|
|
0.5Mpa
|
|||||||||
|
關斷力
|
1.4Mpa
|
|
1.4Mpa
|
|||||||||
|
流通特性
|
等百分比
|
|
增量型；等百分比
|
|||||||||
|
泄漏量
|
最大流量的0.01%(兩通)；最大流量的1%(三通)
|
|
最大流量的0.01%(兩通)
|
|||||||||
|
適用溫度
|
-5℃~120℃
|
|
-5℃~120℃
|
|||||||||
|
連接方式
|
英制管螺紋BSPP
|
|
對夾式；法蘭
|
|||||||||
|
閥體材質
|
鍛造黃銅
|
|
球墨鑄鐵
|
|||||||||
|
球芯材質
|
不銹鋼
|
|
不銹鋼
|
|||||||||
|
閥座材質
|
石墨增強的聚四氟乙烯
|
|
石墨增強的聚四氟乙烯
|
|||||||||
|
閥桿材質
|
不銹鋼
|
|
不銹鋼
|
|||||||||

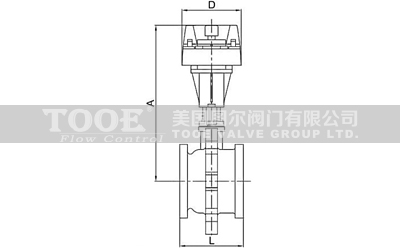

電動調節球閥尺寸
 |
 |
|
DN
|
15
|
20
|
25
|
32
|
40
|
50
|
|
H(mm)
|
174.2
|
174.2
|
174.2
|
174.2
|
205.6
|
205.6
|
|
D(mm)
|
85
|
85
|
85
|
85
|
100.4
|
100.4
|
|
L(mm)
|
60
|
73
|
89
|
102.5
|
113
|
127.5
|
|
A(mm)
|
184
|
184
|
191
|
199
|
210
|
224
|
 |
 |
|
DN
|
65
|
80
|
100
|
125
|
150
|
|
H(mm)
|
205.6
|
205.6
|
205.6
|
205.6
|
205.6
|
|
D(mm)
|
100.4
|
100.4
|
100.4
|
100.4
|
100.4
|
|
L(mm)
|
97
|
108
|
120
|
145
|
165
|
|
A(mm)
|
256
|
266
|
236
|
250
|
265
|
聲明及條款：美國圖爾閥門集團有限公司(TOOE VALVE GROUP LTD.)注冊于美國特拉華州丹佛市肯特郡，是一家集設計研發及生產于一體的跨國性閥門企業。在中國，TOOE在上海及浙江亦有授權合作的代工廠。上海圖爾流體技術有限公司作為美國圖爾閥門集團有限公司在中國的正式授權辦事機構，全權代表圖爾閥門集團有限公司在中國各項推廣、銷售、技術支持以及相應的服務工作。且擁有"TOOE"、"圖爾流體"的商標及名稱的使用權。此產品為外協代加工，本網站所刊載的所有圖文信息僅供參考，實物以實際交付為準。上海圖爾流體技術有限公司同時經銷其他進口閥門品牌的"進口電動調節球閥"產品。
