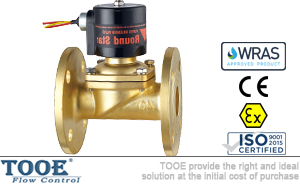

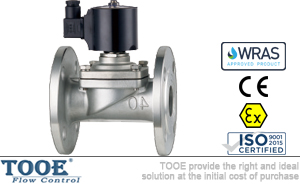

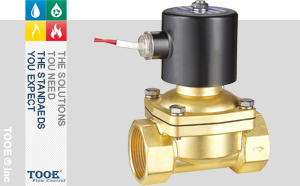

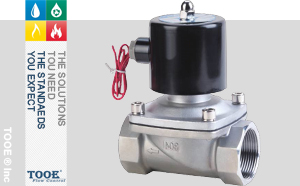

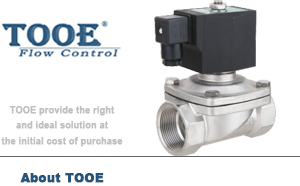

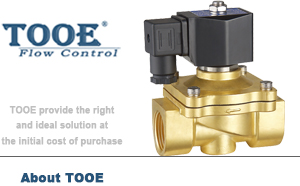

零壓差電磁閥概述

2W;ZCW;ZCH零壓差電磁閥又稱為無壓力啟動電磁閥，零壓啟動電磁閥等。它是一種直動式和先導式為一體的電磁閥。閥門即可在介質無壓力的工況下靠線圈的吸力打開主閥塞，又可以在介質壓力較高的工況下，使主閥塞產生壓差而開啟電磁閥。

零壓電磁閥適用于蒸汽系統、低溫系統、環保水處理、工業石油系統、灌裝計量系統、儲罐系統等中低壓產品配套及相關行業的自動化控制系統。

零壓差電磁閥參數

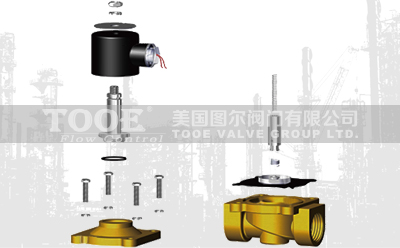

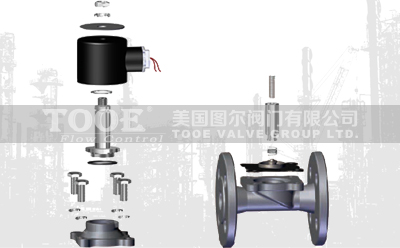

零壓差電磁閥原理

當線圈通電，動鐵芯吸合，打開主閥塞上的泄壓孔，同時帶動主閥塞開啟，介質流通。故介質無壓力主閥塞靠線圈的吸力開啟，介質有壓力的情況下，主閥塞靠壓差開啟。

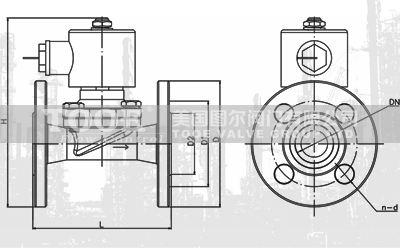

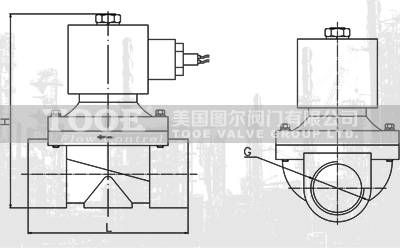

零壓差電磁閥尺寸

電磁閥的結構原理

- 直動式電磁閥：有常閉型和常開型二種。常閉型斷電時呈關閉狀態，當線圈通電時產生電磁力，使動鐵芯克服彈簧力同靜鐵芯吸合著界開啟閥，介質呈通路；當線圈斷電時電磁力消失，動鐵芯在彈簧力的作用下復位，直接關閉窗口，介質不通，結構簡單，動作可靠，在零壓差和微真空下正常工作。常開型正好相反。如小于Φ6流量通經的電磁閥。
- 分步直動式電磁閥：該閥采用一次開閥和二次開閥連在一體，主閥和導閥分步使電磁力和壓差直接開啟主閥口。當線圈通電時，產生電磁力使動鐵芯和靜鐵芯吸合，導閥口開啟而導閥口設在主閥口上，且動鐵芯與主閥芯連在一起，此時主閥上腔的壓力通過導砝口卸荷，在壓力差和電磁力的同時作用下使主閥芯向上運動，開啟閥介質流通。當線圈斷電時電磁力消失，此時動鐵芯在自重和彈簧力的作用下關閉導閥孔，此時介質在平衡孔中進入主閥芯上腔，使上腔壓力升高，此時在彈簧復位和壓力的作用下關閉主閥，介質斷流。結構合理，動作可靠，在零壓差時工作也可靠。
- 間接先導式電磁閥：該系列電磁閥和主閥芯聯系著形成通道組合而成；常閉型在未通電時，呈關閉狀態。當線圈通電時，產生的磁力使動鐵芯和靜鐵芯吸合，導閥口打開，介質流向出口，此時主閥芯上腔壓力減少，低于進口側的壓力，形成壓差克服彈簧阻力而隨之向上運動，達到開啟主閥口的目的，介質流通。當線圈斷電時，磁力消失，動鐵芯在彈簧力作用下復位關閉先導口，此時介質從平衡孔流入，主閥鋅上腔壓力增大，并在彈簧力的作用下向下運動，關閉閥口。常開式原理正好相反。

聲明及條款：美國圖爾閥門集團有限公司(TOOE VALVE GROUP LTD.)注冊于美國特拉華州丹佛市肯特郡，是一家集設計研發及生產于一體的跨國性閥門企業。在中國，TOOE在上海及浙江亦有授權合作的代工廠。上海圖爾流體技術有限公司作為美國圖爾閥門集團有限公司在中國的正式授權辦事機構，全權代表圖爾閥門集團有限公司在中國各項推廣、銷售、技術支持以及相應的服務工作。且擁有"TOOE"、"圖爾流體"的商標及名稱的使用權。此產品為外協代加工，本網站所刊載的所有圖文信息僅供參考，實物以實際交付為準。上海圖爾流體技術有限公司同時經銷其他進口閥門品牌的"進口零壓差電磁閥"產品。

為您推薦：電磁閥 水氣電磁閥

相關產品

膜片式兩位兩通水氣電磁閥

活塞式兩位兩通水氣電磁閥

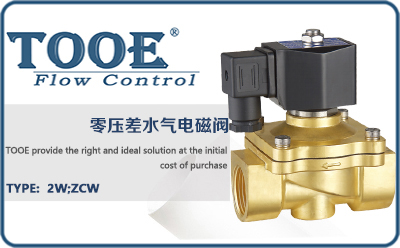

零壓差水氣電磁閥

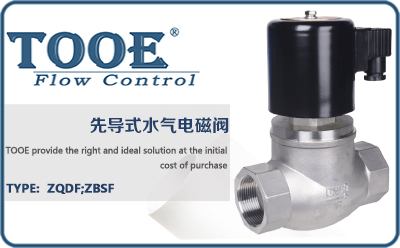

水油氣通用電磁閥
