| 產品信息 | |
| 產品型號：FG-3-3-Q | 產品壓力：PN16-PN63 |
| 產品口徑：DN50-DN400 | 產品材質：球墨鑄鐵; ANSI 304 / 316; 2205 |
 021-5187 5832 |
 tooezg@126.com |
 資料下載 |
 價格表 |
| [ 上一個產品 ] | |
1、在開始介紹我們的產品前，我們需要了解知道現階段輸水管線空氣閥的應用背景。目前空氣閥在工程應用中的盲目性和隨意性，常導致二次水錘（彌合水錘）的產生。
2、有些廠家把有壓下的大孔口高速排氣引以為亮點，宣傳其空氣閥排氣性能出眾；或將普通復合式空氣閥加裝個緩沖塞閥就敢堂而皇之宣傳其具有防水錘功能。誤以為空氣閥越多越好，排氣能力越大越好，實乃誤解！尤其是對防水錘來說，更是添亂，幫倒忙，彌合水錘將越嚴重。
3、請注意：不僅僅是管內存氣可能引發水錘或爆管（一次水錘），大孔口高速排氣更容易引發水錘或爆管（二次水錘）。大孔口不能在有壓（氣囊）下高速排氣；若高速排氣，就是較大的水錘升壓，這，很可能就是經常爆管的主要原因。所以，要排氣，即穩態下的存氣要盡量排除；但是，有壓下只能微量排氣；不能任意選用排氣閥；不合適的排氣閥可能引發水錘和爆管；高速進排氣閥和復合式排氣閥都不能抑制彌合水錘，還可能引發水錘；即氣囊本身可能是氣爆之源（一次水錘），高速排氣更可能引發Air Slam（由不合適的管線設備導致的二次水錘)。
4、現實中，完全消除水錘現象目前還達不到，只能減小至可控范圍內。這里，按照水錘壓力大小順序排列，可能是：排氣閥關閥水錘（Air Slam） 產生的水錘壓力最高，密閉壓縮的峰值壓力次之，微量排氣導致的水錘升壓可能最小。
5、有壓下大孔口高速排氣的危害性由此可見一斑：嚴重的彌合水錘，應不允許！有壓下大孔口高速排氣的后果是災難性的，有壓下只能微量排氣！這應該成為一個常識。
6、因此，管道凸起點安裝傳統空氣閥可以減小負壓，但是同時會引起較大正壓，選擇合理型式空氣閥，并對空氣閥的參數進行優化，可以顯著降低管道內負壓，并能防止水柱分離再彌合水錘現象發生。
7、我們通過對傳統空氣閥（以杠桿式空氣閥為例）、空氣閥組和防水錘空氣閥工作原理的認識，結合具體算例，以特征線法為基礎，對各種空氣閥在壓力管道水力過渡過程中的水錘防護進行了數值模擬計算得出：
①、管道凸起點不安裝空氣閥會發生水柱分離（蒸汽），從而引起極大的水柱分離再彌合水錘壓力。
②、管道凸起點安裝較大孔徑傳統空氣閥可以有效防止負壓，但是同時會引起較大的水柱分離（空氣）再彌合水錘壓力。
③、管道凸起點安裝合適孔口面積比（ε＝0.05～0.20）的空氣閥組可以有效防止負壓，同時也可以減小水柱分離（空氣）再彌合水錘壓力。
④、管道凸起點安裝合適孔口面積比（ε＝0.05～0.20）和上浮壓力系數ω【越接近1.0水柱分離（空氣）再彌合水錘壓力越小】的防水錘型空氣閥可以有效防止負壓，同時也可以減小水柱分離（空氣）再彌合水錘壓力。
8、根據以上模擬計算我們得出，完善的防水錘型空氣閥至少應具有上述４方面功能。
好，開始進入正題，以下信息是我們"四功能三浮子防水錘型空氣閥"的產品介紹。
美國圖爾閥門辦事處-上海圖爾流體技術有限公司提供【四功能三浮子防水錘型空氣閥】標準、圖紙、原理、參數、認證、說明書。質量可靠,價格合理,售后優質。TOOE擁有一支經驗豐富的團隊，可以協助您進行排氣閥尺寸選擇、位置定位和水錘保護，如您剛好需要，不妨試試我們！
四功能三浮子防水錘型空氣閥概述

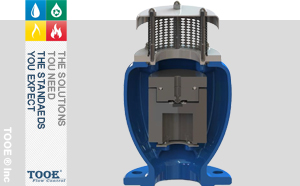

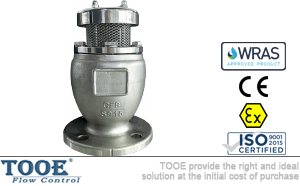

圖爾閥門FG-3-3-Q是一款高品質組合式空氣閥，適用于各種供水系統應用場合和工況。設計目的是釋放在工作條件下積累的氣囊，在管道排水或爆裂時吸入大量空氣，防止壓力瞬變引起的管道損壞。
閥門采用符合氣體動力學的先進設計，具有快速進排氣口和自動微量排氣口以及防水錘裝置�？杀苊饪諝夥e聚、防止形成負壓、防止水錘，低壓時具有良好的密封性能。閥門在釋放空氣時能有效減少水噴射現象。
四功能三浮子防水錘型空氣閥參數
| 公稱通徑：DN50-DN400 (NPS 2"-NPS16") | 閥體材質：GJS-500-7 DI； ANSI 304； ANSI 316； 2205雙向不銹鋼 |
| 公稱壓力：PN 10-16-25-40-63 bar | 浮子材質：聚丙烯（PP） |
| 適用介質：水 | 密封材質：三元乙丙（EPDM）；丁腈橡膠（NBR） |
| 適用溫度：0℃~+80℃ | 濾網材質：ANSI 304 / 316 不銹鋼 |
| 連接方式：法蘭；螺紋 | 設計標準：AWWA C512；EN 1074-4 |
| 最小工作壓力：1.45 psi | 試驗標準：API 598；GB/T 13927 |
| 法蘭標準：ANSI Class 125-150-250；BS EN 1092-2 PN10-16-25-40 | 涂層標準：ANSI/AWWA C116-03 |

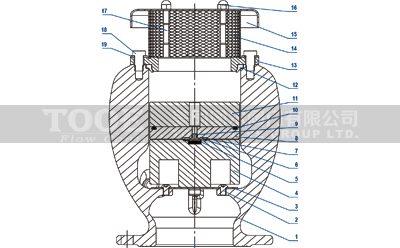

四功能三浮子防水錘型空氣閥原理
運行原理：該空氣閥允許從加壓管道中釋放氣囊，并在管道排水或爆裂的情況下吸入大量空氣，以防止出現真空和負壓情況。在排氣過程中，空氣閥感應到空氣流速和壓差的增加，如果數值過高，則使用RFP（防水錘）浮板來控制空氣流出速率，從而避免水柱因快速接近可能導致的活動塊突然關閉和水錘風險。

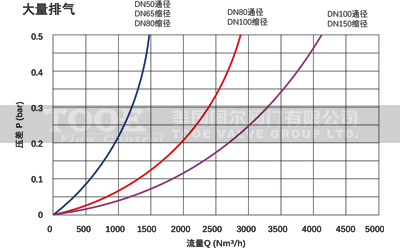

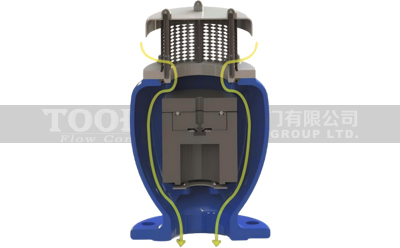

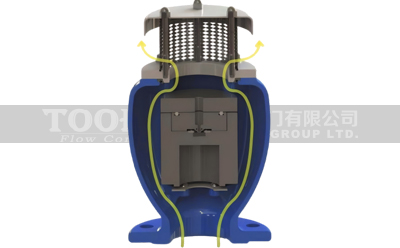

大流量空氣排放：在給管道注水時，水進入的同時大量排出空氣；配備空氣動力學全通徑閥體和導流板的結構，確保在此階段浮子不會過早關閉。

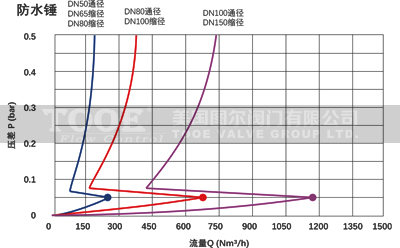

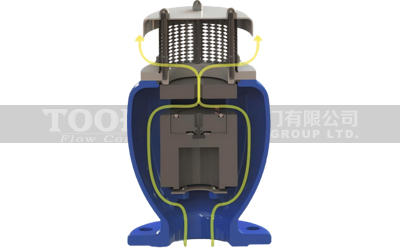

限制排氣速度 (防水錘)：在充管過程中，如果差壓超過特定閾值而未受到控制，可能會存在水錘及系統損壞的風險；在這種情況下，上浮子將自動上升，從而減少氣體流出量，并因此減緩前進水柱的速度。

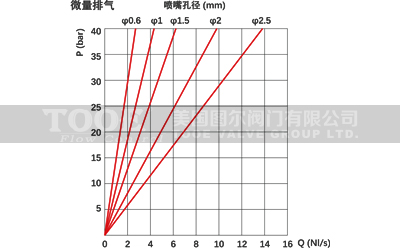

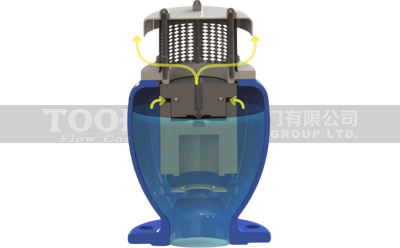

運行條件下的微量排氣：在運行過程中，管道產生的空氣會積聚在排氣閥的上部；逐漸地，空氣受到壓縮，壓力達到水壓水平；因此，其體積膨脹，推動水位下降，并通過噴嘴釋放空氣，從而降低前進水柱的速度。

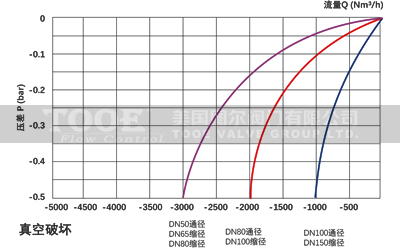

大量空氣流入 (真空破壞)：在管道排水或管道破裂時，必須引入與排出水量等量的空氣，以防止負壓以及對管道和整個系統造成潛在的嚴重損害。
四功能三浮子防水錘型空氣閥性能
- 可控排氣：配備非承壓式可調浮動孔口，可根據管道內的流速自動調節出流能力，以在瞬態事件期間減緩水柱速度，從而降低水錘風險。
- 減少噴濺效果：其獨特的內部機制減少了關閉時的噴濺，有助于防止溢流并提高安全性。
- 單腔設計：經過精密設計以實現優異性能，具有黃金分割比的造型線條。
- 全通徑與縮徑閥體：全口徑和縮口經俱全，球墨鑄鐵和不銹鋼材料可選，內部加強筋作為浮子的上下運動精準導航。
- 空氣動力學氣流路徑：符合空氣動力學設計的大量排氣、微量排氣、和吸氣過程，確保高效的空氣釋放和吸入。
- 閥體帶排水口：切向流排泄口，確保排泄完整，并排出雜質。
- 圓柱形浮子：復合型的圓柱體浮子帶來多重功能。
- 浮子易更換：三浮子和兩浮子的替換，能從頂部輕易實現。
- 緩沖擋板：入口端不銹鋼擋板減輕浮子承受的水流沖擊。
- 可定制噴嘴尺寸：不同尺寸規格的微量排氣嘴，適配不同大小規格的排氣閥，滿足排氣量需求。
- 標準平板蓋帽：不銹鋼的平板蓋帽作為標配，來防止外物進入；可提供不銹鋼的傘形蓋帽作為更優化的配置。

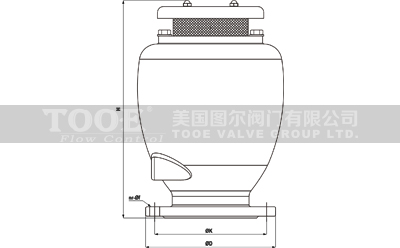

四功能三浮子防水錘型空氣閥尺寸
|
DN
|
50
|
65
|
80
|
100
|
150
|
200
|
250
|
300
|
350
|
|
φD
|
165
|
185
|
200
|
220
|
285
|
340
|
405
|
460
|
520
|
|
φK
|
125
|
145
|
160
|
180
|
240
|
295
|
355
|
410
|
470
|
|
n-φd
|
4-19
|
4-19
|
8-19
|
8-19
|
8-23
|
12-23
|
12-28
|
12-28
|
16-28
|
|
H
|
240
|
/
|
330
|
390
|
530
|
650
|
760
|
860
|
/
|
|
Wt
|
13
|
/
|
15
|
20
|
40
|
65
|
95
|
144
|
/
|

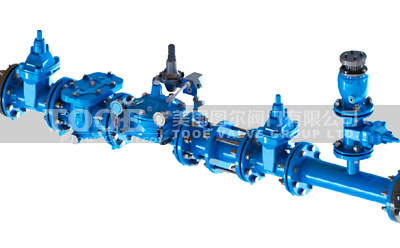

四功能三浮子防水錘型空氣閥安裝
- 在安裝前，清除異物，如焊接飛濺、油、油脂、木屑和各種管道污垢。
- 根據管道制造商對使用的連接的說明，準備管道末端并安裝閥門。

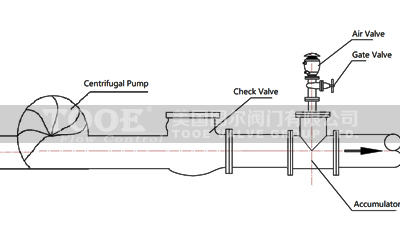

- 空氣閥必須始終安裝在垂直位置；為了進行維修，必須在空氣閥前面安裝一個關斷閥。
- 確保有足夠的空間安裝和拆卸閥門，然后按建議的扭矩擰緊。
- 強烈建議在清洗前使用過濾器，以避免任何懸浮物體跑進閥腔。
