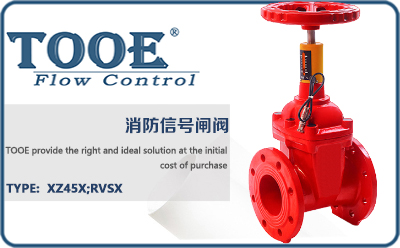

消防信號閘閥概述

信號閘閥在特制手動閘閥的基礎上加設電信號裝置而成，閥門除了按國家標準設計制造外，并按此閥在自動噴水滅火系統中安裝及使用特點，采用不銹鋼精磨閥桿及便于維護的特種盤根密封，并增設了獨特的O型圈閥桿上密封(倒密封)結構，能確保閥門長期處于常開狀態下，閥桿不滲漏，有利于吊頂中安裝使用。消防信號閘閥，主閥與手動暗桿型彈性座封閘閥相似，上部為立柱式信號裝置。主要適用于生活用水系統、給排水系統、污水處理系統等，在建筑、城市環保、石化、電力等行業消防系統的流體輸送管線上使用。

信號閘閥工作原理：電信號裝置為全封閉精密機電盒式結構，盒內采用不銹機件及進口電氣元件，裝置設于操作手輪下方不易被碰撞的閥體壓蓋上。內設微動開關及其推動機構，以齒輪與固定在閥桿上的齒輪嚙合傳動，當轉動手輪啟閉閘閥的同時，信號裝置便輸出對應閘閥啟閉位置的"通"、"斷"電信號。當輸入24V電壓，閥門關閉到全開啟度的1/4時，閥門被關閉的信號即可傳遞到控制中心。信號閘閥在閥由全開到全閉的行程內均有信號輸出。信號裝置輸人電壓24V交流或直流電源。

消防信號閘閥參數

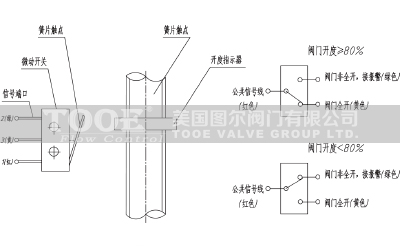

消防信號閘閥信號輸出

閥門配置立柱式信號裝置。在閥門開度≥80%時可輸出一遠程"通"電信號，閥門開度﹤80%時可輸出一遠程"斷"電信號�？筛鶕�(jù)現場系統控制的需要，選擇合適的接線方式。微動開關有兩種工作狀態：當閘閥開度≥80%時，紅色、黃色線接通，紅色、綠色線斷開；當閘閥開度＜80%時，紅色、黃色線斷開，紅色、綠色線接通。

消防信號閘閥尺寸

聲明及條款：美國圖爾閥門集團有限公司(TOOE VALVE GROUP LTD.)注冊于美國特拉華州丹佛市肯特郡，是一家集設計研發及生產于一體的跨國性閥門企業。在中國，TOOE在上海及浙江亦有授權合作的代工廠。上海圖爾流體技術有限公司作為美國圖爾閥門集團有限公司在中國的正式授權辦事機構，全權代表圖爾閥門集團有限公司在中國各項推廣、銷售、技術支持以及相應的服務工作。且擁有"TOOE"、"圖爾流體"的商標及名稱的使用權。此產品為外協代加工，本網站所刊載的所有圖文信息僅供參考，實物以實際交付為準。上海圖爾流體技術有限公司同時經銷其他進口閥門品牌的"進口消防信號閘閥"產品。
