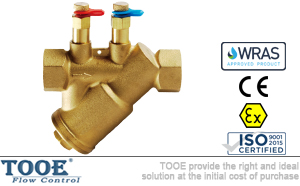

動態流量平衡閥概述

主要用于空調和供熱系統。當水泵揚程變化或系統壓頭變化時，可以確保通過動態流量平衡閥的流量維持或不超過設計流量。一般用在定流量系統。
- 當系統壓差產生波動時，閥芯自動調整可變流道開度，能實現被控區域恒定流量
- 精確校準的閥芯可確保流量恒定在±5%的偏差范圍內，不需現場調試，減少人力成本
- 流量出廠設定，每個尺寸具有多個壓差范圍可選擇，系統變化后，不需對系統進行再平衡設計

動態流量平衡閥參數

公稱通徑：DN15-DN40		閥體材質：黃銅
公稱壓力：1.0Mpa-2.5Mpa		閥膽材質：不銹鋼
適用溫度：-10℃~120℃		彈簧材料：不銹鋼
適用介質：水、油		密封圈材料：EPDM
流量誤差：±5%		連接標準：GB/T7306.2-2000

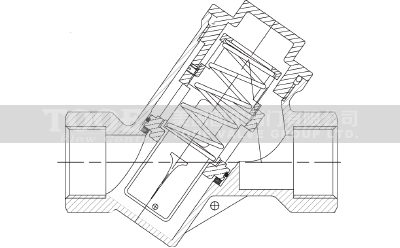

動態流量平衡閥原理

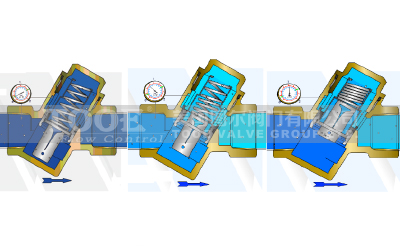

- 壓差低于最小工作壓差時，閥芯全開，與孔板功能一致，流量隨壓差增大而增大(左圖1)
- 壓差在工作壓差范圍內時，閥芯根據系統壓差的變化改變開度，保證設計流量在±5%的偏差范圍內變化(左圖2)
- 壓差大于最大工作壓差時，閥芯開度最小，與孔板功能一致，流量隨壓差增大而增大(左圖3)

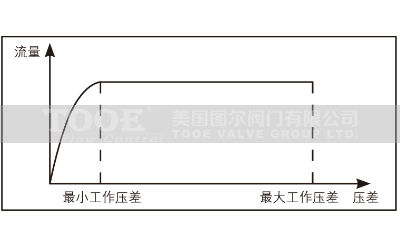

- 在工作壓差范圍內，閥門流量保持恒定(右圖曲線)

動態流量平衡閥選型

公稱通徑	壓差范圍kpa	流量范圍m3/h	公稱通徑	壓差范圍kpa	流量范圍m3/h
DN15 DN20 DN25	15-150	0.288-1.51	DN32 DN40	15-150	0.4-3.13
	20-200	0.36-1.98		20-200	0.47-4.36
	30-300	0.47-2.77		30-300	0.47-5.58
	80-800	0.83-5.8		80-800	0.83-10.00

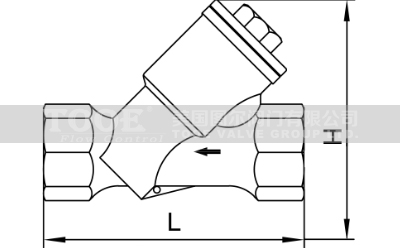

動態流量平衡閥尺寸

DN	15	20	25	32	40
L	105	105	117	156	171
H	67	67	71	96	113
