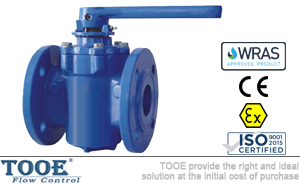

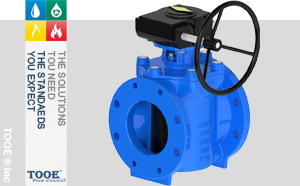

軟密封偏心旋塞閥概述

偏心軟密封旋塞閥的彈性座封結構，克服了傳統旋塞閥密封性能差且銹蝕的缺陷。獨具的偏心密封設計，較傳統旋塞閥大大降低了操作扭矩，且較大限度地減少了密封面的磨損，延長了閥門使用壽命。矩形直通流道，水頭損失小，流量調節線性佳。其優異的密封性和耐蝕性、理想的操作性能和長久的使用壽命，適用于城市污水、工業污水、泥漿及清水等工作環境，作為截流或調節裝置使用。旋塞閥的閥塞的形狀可成圓柱形(DN50-DN300為圓形口設計)或圓錐形(DN350-DN600為矩形口設計)。在圓柱形閥塞中，通道一般成矩形；而在錐形閥塞中，通道成梯形。

軟密封偏心旋塞閥參數

軟密封偏心旋塞閥特性

旋塞為全包膠結構，能適應各種工況，特別是富含顆粒和懸浮物的介質；上裝式構造，維護方便，不需將整個閥從管線拆下，就可正常維護。
閥體和旋塞為偏心設計，旋塞在開啟時迅脫離閥座，關閉時，旋塞快速關閉到位，減少了旋塞與閥座的摩擦及介質中的顆粒對密封面的沖刷。

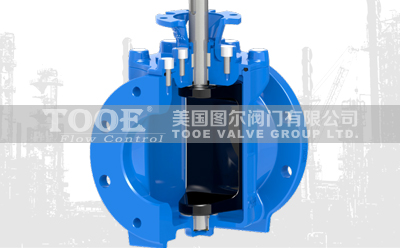

軟密封偏心旋塞閥原理

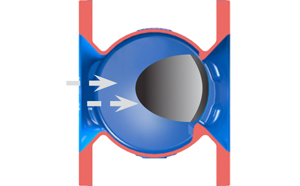

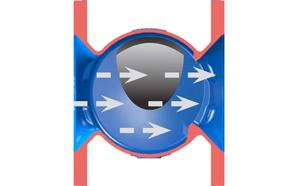

1、旋塞閥處于關閉位置，實現零泄漏密封，正向安裝(閥座端處于下游)時，介質壓力可提供輔助密封。

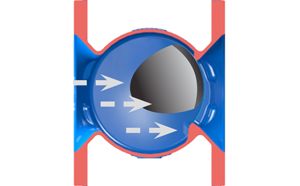

2、開啟時，旋塞快速離開閥座，減少閥座的磨損和介質中的顆粒對密封面的沖刷；旋塞可以在90°范圍內的任意位置停止，起流量調節作用。
3、當旋塞閥處于全開位置時，旋塞處于流道之外，從而減少流阻，并降低顆粒物對旋塞的沖刷及磨損。

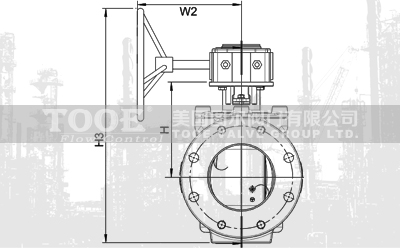

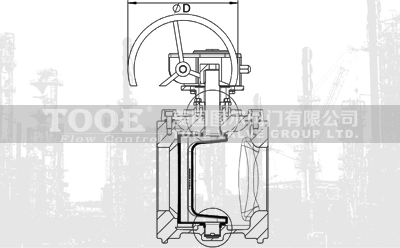

軟密封偏心旋塞閥尺寸

聲明及條款：美國圖爾閥門集團有限公司(TOOE VALVE GROUP LTD.)注冊于美國特拉華州丹佛市肯特郡，是一家集設計研發及生產于一體的跨國性閥門企業。在中國，TOOE在上海及浙江亦有授權合作的代工廠。上海圖爾流體技術有限公司作為美國圖爾閥門集團有限公司在中國的正式授權辦事機構，全權代表圖爾閥門集團有限公司在中國各項推廣、銷售、技術支持以及相應的服務工作。且擁有"TOOE"、"圖爾流體"的商標及名稱的使用權。此產品為外協代加工，本網站所刊載的所有圖文信息僅供參考，實物以實際交付為準。上海圖爾流體技術有限公司同時經銷其他進口閥門品牌的"進口軟密封偏心旋塞閥"產品。
