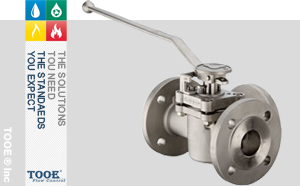

三通旋塞閥概述
三通旋塞閥適用于改變介質流動方向或將介質分配到不同方向，包括L型端口或T型端口。三通卡套旋塞閥用帶通孔的塞體作為啟閉件的閥門。塞體隨閥桿轉動，以實現啟閉動作。通過旋轉90度使閥塞上的通道口與閥體上的通道口相同或分開，實現開啟或關閉的一種閥門。三通、四通旋塞閥適用于公稱壓力CLASS150~900LBS，PN1.0~16.0工作溫度-29℃~550℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上。
三通旋塞閥參數
|
公稱通徑：DN15-DN300(1/2"-12")
|
|
閥體材質：鑄鋼WCB；低溫LCB；不銹鋼304/316
|
|
公稱壓力：PN1.0-16Mpa(150LB-900LB)
|
|
旋塞材質：不銹鋼304/316；F22
|
|
適用溫度：-29℃~550℃
|
|
卡套閥座：聚四氟乙烯PTFE
|
|
適用介質：水；蒸汽；油品
|
|
填料材質：聚四氟乙烯PTFE
|
|
傳動方式：手柄；蝸輪；電動；氣動
|
|
設計標準：API 599；API 6D；GB 12240
|
|
結構形式：L型三通旋塞閥；T型三通旋塞閥
|
|
結構長度：ASME B16.10；GB 12221；DIN 3202
|
|
壓力試驗：API 598；API 6D；DIN 3230；GB13927
|
|
連接法蘭：ASME B16.5；JB79；GB9113；DIN2543
|

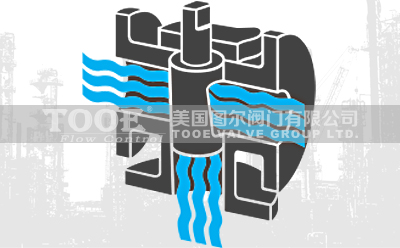

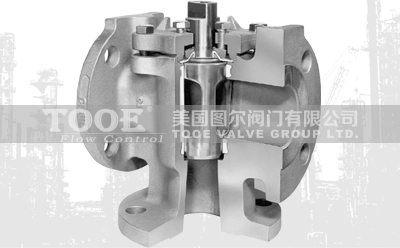

三通旋塞閥原理
1、產品結構合理、密封可靠、性能優良、造型美觀；零件材質及法蘭尺寸可根據實際工況或用戶要求合理選配，滿足各種工況需要。
2、可根據管路工況要求，設計成多種流通形式(如L型、T型等)，多種材質(如鑄鐵、鑄銅、不銹鋼等)，多種密封形式(如硬密封、卡套密封、油密封)的三通、四通旋塞閥。

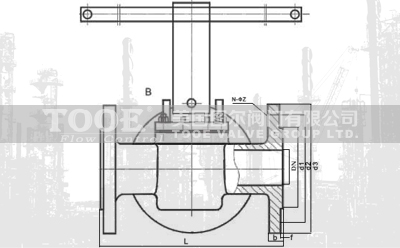

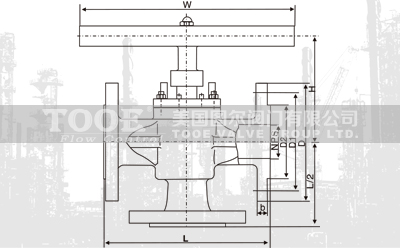

三通旋塞閥尺寸
聲明及條款：美國圖爾閥門集團有限公司(TOOE VALVE GROUP LTD.)注冊于美國特拉華州丹佛市肯特郡，是一家集設計研發及生產于一體的跨國性閥門企業。在中國，TOOE在上海及浙江亦有授權合作的代工廠。上海圖爾流體技術有限公司作為美國圖爾閥門集團有限公司在中國的正式授權辦事機構，全權代表圖爾閥門集團有限公司在中國各項推廣、銷售、技術支持以及相應的服務工作。且擁有"TOOE"、"圖爾流體"的商標及名稱的使用權。此產品為外協代加工，本網站所刊載的所有圖文信息僅供參考，實物以實際交付為準。上海圖爾流體技術有限公司同時經銷其他進口閥門品牌的"進口三通旋塞閥"產品。
